YT 系列

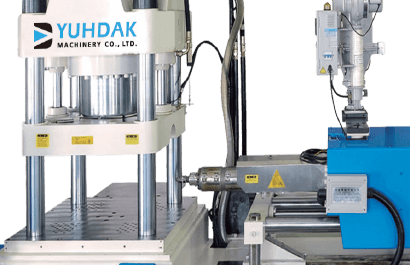

四柱立式關模臥式射出機

Vertical Clamping Horizontal Injection Molding Machine 4-Columns: YT Series
Vertical Clamping Horizontal Injection Molding Machine 4-Columns: YT Series
Vertical Clamping Horizontal Injection Molding Machine 4-Columns: YT Series
功能特點
  • 固定模(V)及雙滑模(2S)，採立式四柱直壓鎖模，臥式（水平）射出。正方柱 內間距機械結構性強固，可適更大鎖模力達500 ~ 800TON。
  • 標準圓盤為立式三柱直壓鎖模，臥式（水平射出）為兩站設計。
  • 有特殊需求，也可為四柱直壓鎖模，圓盤模站數3 ~ 4站。
  • 可以調整的射嘴水平高度，易於模具進料口的中心水平校正，讓模具的設計 製作更方便。
  • 射出平穩有力，適合較大型嵌合件的成型加工，並配合特殊L/D長徑比的射 出螺桿，更適用工程塑料。

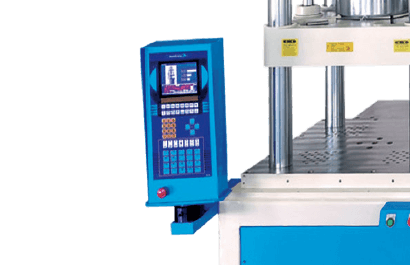

  • 可擴充電腦程序與自動化的取出，嵌入設備等連線，可達全機全自動運轉。
  • ─雙滑模(2S)─（交替式雙滑模），一模在注塑成型，一模在做取件與放嵌 件的工作，作業安全性高，又可增加生產效能。
  • ─圓盤(R)─在同一水平面做180°來回交替旋轉。可讓操作者在固定操作面 取料與放嵌件，工作方便。
IMD & IML Item

IMD & IML

Auto & Glass Items

汽車 & 玻璃 & 門條

Medical Items

醫療

Bakelite & LCP Items

電木 & LCP

Consumer Electronics Items

消費性電子商品

主要規格

請滑動下方橫向捲軸，以見更多表格內容

型號

射出系統
螺桿直徑
(mm)
射出壓力
(kgf / cm2)
理論射出容積
(cm3)
最大射出重量
(gr)
最大射出重量
(oz)
射出率
(cm3 / sec)
鎖模系統
鎖模力
(tf)
鎖模行程
(mm)
最大開距
(mm)
最小模厚
(mm)
柱內空間
(mm)
頂出力
(tf)
頂出高度
(mm)
射嘴中心高度
(mm)
模中心至射嘴距
(mm)
滑模系統 (2S)
滑模行程
(mm)
滑模尺寸
(mm)
圓盤系統 (VR)
圓盤直徑
(mm)
其他
電動機
(kw)
電熱
(kw)
油箱容量
(L)
機械尺寸 : L
機械尺寸 : W
機械尺寸 : H
機械重量
(T)
詢問函
YT-60
V 2S 3R

32 & 40
1914 & 1225
124 & 194
112 & 175
3.9 & 6.1
56 & 88

60
250
450
200
390 × 390
1.7
100
130 ± 20
min 125

  460
  840 × 380

    Φ 856

7.5 (10) 7.5+2.2 (10+3)
6
250
3.2 3.2 3.5
1.1 1.6 1.2
3.0 3.2 3.3
4.9 6.0 7.5
YT-90
V 2S 3R

34 & 42
1931 & 1256
149 & 228
134 & 205
4.7 & 7.2
70 & 108

90
250
450
200
440 × 440
2.7
100
130 ± 20
min 125

  520
  940 × 420

    Φ 980

11.2 (15) 11.2+2.2 (15+3)
7.5
300
3.7 3.7 4.1
1.2 1.9 1.3
3.1 3.3 3.4
7.0 8.0 9.5
YT-120
V 2S 3R

38 & 50
2079 & 1200
204 & 353
183 & 317
6.4 & 11.1
81 & 141

120
300
550
250
490 × 490
3.5
125
150 ± 25
min 125

  580
  1060 × 480

    Φ 1172

14.9 (20) 14.9+2.2 (20+3)
9.0
350
4.1 4.1 4.5
1.3 2.1 1.5
3.3 3.5 3.6
8.5 10 12
YT-160
V 2S 3R

42 & 55
2000 & 1161
276 & 474
249 & 427
8.7 & 15
109 & 187

160
300
550
250
580 × 580
4.3
125
150 ± 25
min 150

  650
  1190 × 540

    Φ 1350

18.7 (25) 18.7+2.2 (25+3)
11.5
400
4.5 4.5 4.9
1.4 2.3 1.7
3.5 3.7 3.8
10 11.5 13.0
YT-200
V 2S 3R

46 & 60
2034 & 1195
365 & 621
328 & 559
11.5 & 19.7
128 & 217

200
350
650
300
640 × 640
4.3
125
175 ± 25
min 200

  750
  1380 × 630

    Φ 1550

22.4 (30) 22.4+2.2 (30+3)
13.5
450
4.9 4.9 5.3
1.5 2.6 1.9
3.7 3.9 4.0
12 14 16
YT-250
V 2S 3R

55 & 65
2082 & 1491
593 & 829
534 & 742
18.8 & 26.2
169 & 236

250
400
700
300
740 × 740
5.3
150
175 ± 25
min 200

  870
  1600 × 730

    Φ 1750

29.8 (40) 29.8+2.2 (40+3)
16
500
5.3 5.5 5.8
1.7 2.8 2.3
4.1 4.2 4.3
16 17 19
YT-350
V 2S 3R

60 & 70
1749 & 1285
706 & 961
630 & 860
22.1 & 30.2
227 & 310

350
450
850
400
840 × 840
7.0
150
175 ± 25
min 250

  970
  1800 × 830

    Φ 1750

39.3 (50) 39.3+2.2 (50+3)
19
600
5.3 5.5 5.8
1.7 2.8 2.3
4.1 4.2 4.3
17 19 21

*規格若修改,恕不另行通知。
*螺桿及鎖模力可選擇使用。
