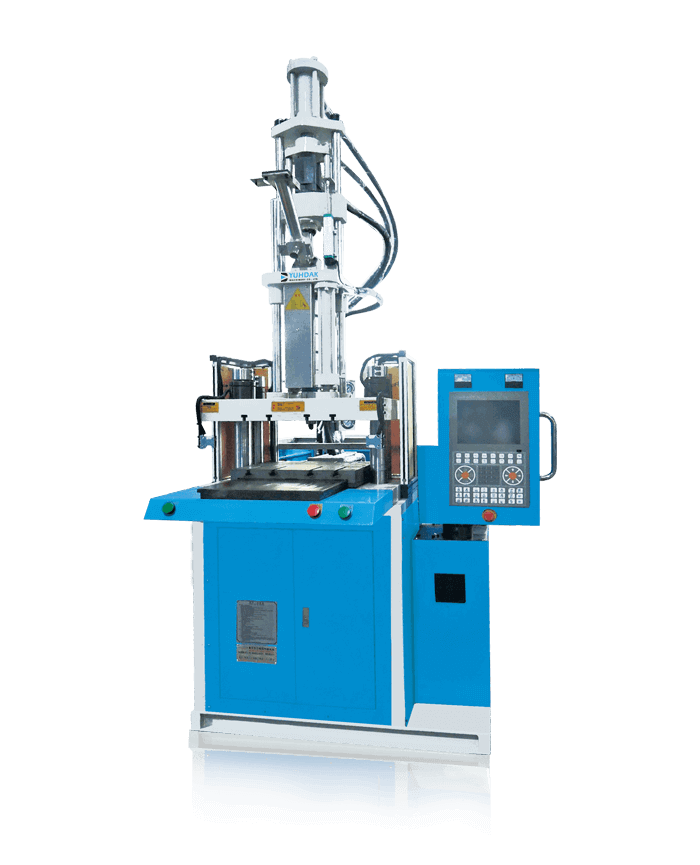

YHL 系列

立式塑膠射出成型機

功能特點
  • 立式直立鎖模,直立射出的機體方式,結構簡單,寬檯面。
  • 採射出中心偏位元的設計方式,使三面空間更加開放,能適用長條狀汽車密封條接角成型或帶有導線產品成型,讓成型作業更加容易。
  • 立式塑膠射出機,射出系統採標準、模組化設計,通用各類型的嵌件注塑成型,塑膠成型能力特優。
  • 立式橡膠射出機,射出系統採螺杆進料,柱塞射出二階段的設計,能適應不同硬度的橡膠材料,橡膠注射穩定精確。
  • 最優化的設計方案,如鎖模/注射/塑化等單元最可靠的射出成型設備之一。
主要規格

請滑動下方橫向捲軸,以見更多表格內容

型號

射出系統
螺桿直徑
(mm)
射出柱塞直徑
(mm)
射出壓力
(kgf / cm2)
理論射出容積
(cm3)
最大射出重量
(gr)
最大射出重量
(oz)
射出率
(cc / s)
射出速度
(mm / sec)
使用材料
鎖模系統
鎖模力
(tf)
鎖模行程
(mm)
最大開距
(mm)
最小模厚
(mm)
柱內空間
(mm)
頂出力
(tf)
頂出高度
(mm)
滑模系統
滑模行程
(mm)
滑板尺寸
(mm)
其他
電動機
(kw)
電熱
(kw)
油箱容量
(L)
機械尺寸 : L
機械尺寸 : W
機械尺寸 : H
重量
(T)
模溫機
(kw)
詢問函
YHL-25-1S


24 26 32

2333 1988 1312
47 55 84
43 50 75
1.5 1.7 2.6
30 35 52
66


25
215
360 & 410
145 & 195
350
1.3
40

260
330 × 280

3.7 (5hp)
3.5
140
1.5
1.1
3.5
2.0

YHL-40-1S


28 32 36

2008 1537 1215
83 108 139
74 97 123
2.6 3.4 4.3
47 61 78
77


35
215
360 & 410
145 & 195
400
1.3
40

320
380 & 350

5.5 (7.5hp)
4.5
200
1.5
1.3
3.45
2.5

YHL-25-1S-CM


34
32
1500
160


64
80
橡膠條 5T × 30寬

25
215
315
100
350



260
330 × 330

5.5 (7.5hp)
上熱板 4.8 / 下熱板4.8
160
1.5
1.1
3.1
2.2
6.55

*規格若修改,恕不另行通知。
*螺桿及鎖模力可選擇使用。
